Hey! Jika anda ingin memasang gentian OM3 10G di siling anda, anda telah datang ke tempat yang betul. Saya adalah pembekal produk gentian OM3 10G, dan saya mempunyai banyak pengalaman - pengalaman dengan bahan ini. Dalam blog ini, saya akan membimbing anda melalui keseluruhan proses langkah - demi - langkah.
Mengapa OM3 10G Fiber?
Mula-mula, mari kita bincangkan mengapa gentian OM3 10G ialah pilihan yang bagus. Gentian OM3 direka untuk penghantaran data berkelajuan tinggi, mampu menyokong 10 Gigabit Ethernet sehingga 300 meter. Ia sesuai untuk pusat data, pejabat dan tempat lain yang anda perlukan sambungan rangkaian yang pantas dan boleh dipercayai. Sama ada anda menyediakan rangkaian baharu atau menaik taraf rangkaian sedia ada, gentian OM3 10G boleh memberikan prestasi yang anda perlukan.
Merancang Pemasangan
Sebelum anda mula menarik kabel melalui siling, anda perlu melakukan beberapa perancangan.
Tinjauan Tapak
Langkah pertama ialah menjalankan tinjauan tapak. Berjalan di sekitar kawasan di mana anda ingin memasang gentian. Cari sebarang halangan seperti saluran pengudaraan, wayar elektrik atau rasuk struktur yang mungkin menghalang. Catat lokasi peralatan rangkaian anda, seperti suis dan pelayan, dan rancang laluan terpendek dan paling langsung untuk kabel gentian.
Pengiraan Panjang Kabel
Ukur jarak antara peralatan rangkaian anda dan titik akhir tempat anda ingin memasang gentian. Tambah sedikit panjang tambahan (kira-kira 10 - 15%) untuk mengambil kira sebarang bengkok atau lilitan dalam kabel. Ini akan memastikan anda mempunyai kabel yang mencukupi untuk digunakan dan anda tidak akan mendapat kabel yang terlalu pendek.
Kuantiti Kabel
Tentukan berapa banyak kabel yang anda perlukan. Ini bergantung pada bilangan sambungan yang anda ingin buat. Jika anda menyediakan rangkaian pejabat kecil, anda mungkin hanya memerlukan beberapa kabel. Tetapi untuk pusat data yang besar, anda mungkin memerlukan berpuluh-puluh atau bahkan ratusan kabel.
Mengumpul Alat dan Bahan
Setelah anda menyelesaikan fasa perancangan, tiba masanya untuk mengumpulkan alatan dan bahan yang anda perlukan untuk pemasangan.
Alatan
- Penarik Kabel Gentian: Ini digunakan untuk menarik kabel gentian melalui siling. Anda boleh menyewanya dari kedai sewa peralatan tempatan jika anda tidak mempunyainya.
- Pemotong Kabel: Untuk memotong kabel gentian mengikut panjang yang betul.
- Pengikat Kabel: Ini digunakan untuk mengamankan kabel di tempatnya.
- Cleaver Gentian Optik: Untuk memotong dan menyediakan hujung gentian.
- Fusion Splicer atau Mechanical Splicer: Bergantung pada pilihan anda dan jenis sambatan yang perlu anda buat.
- Peralatan Pengujian: Seperti masa optik - reflektorometer domain (OTDR) dan sumber cahaya serta meter kuasa untuk menguji sambungan gentian.
Bahan

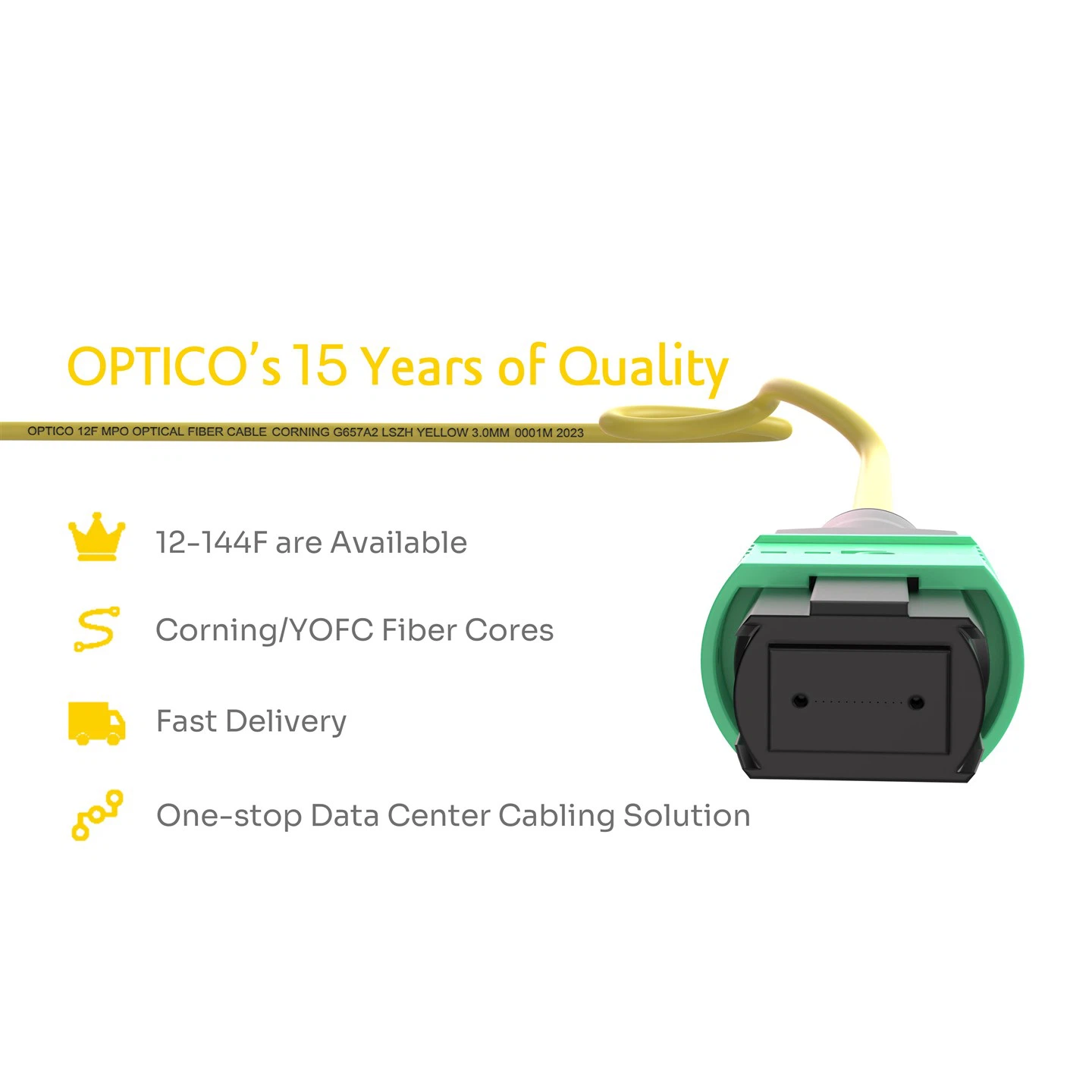

- Kabel Gentian OM3 10G: Sudah tentu, anda memerlukan kabel gentian itu sendiri. Kami menawarkan pelbagai jenis kabel gentian OM3 10G, termasuk24F 2x12F MTP MPO Ke 3x8F MTP MPO Backbone Patch Kabel OM5,12F MTP OS2 Kord Tampalan Tulang Belakang Wanita, dan8F MPO - MPO Kabel Batang Perempuan OM4.
- Penyambung Gentian: Pastikan anda mempunyai jenis penyambung yang sesuai untuk kabel anda.
- Aksesori Pengurusan Kabel: Seperti dulang kabel, rak dan panel tampalan untuk memastikan kabel anda teratur.
Memasang Kabel Gentian
Sekarang, mari kita masuk ke dalam proses pemasangan sebenar.
Menyediakan Siling
Jika siling anda boleh diakses, keluarkan jubin atau panel siling di kawasan tempat anda akan memasang kabel gentian. Ini akan memberi anda akses mudah ke ruang di atas siling. Jika siling anda tidak boleh diakses, anda mungkin perlu menggunakan alat memancing kabel untuk menarik kabel melalui siling.
Menarik Kabel
Pasang kabel gentian pada penarik kabel. Mulakan di lokasi peralatan rangkaian anda dan perlahan-lahan tarik kabel melalui siling di sepanjang laluan yang dirancang. Pastikan kabel ditarik perlahan-lahan untuk mengelakkannya daripada rosak. Semasa anda menarik kabel, gunakan pengikat kabel untuk mengikatnya pada gelegar siling atau struktur sokongan lain secara berkala.
Menyambung Kabel
Sebaik sahaja anda telah menarik kabel ke titik akhirnya, sudah tiba masanya untuk menyambungkannya. Jika anda menggunakan splicer gabungan, bersihkan hujung gentian dengan kain bebas lin dan alkohol. Kemudian, gunakan pemotong gentian optik untuk membuat potongan bersih pada hujung gentian. Letakkan hujung gentian dalam penyambung gabungan dan ikut arahan pengilang untuk membuat penyambung. Jika anda menggunakan splicer mekanikal, prosesnya agak berbeza, tetapi ia masih agak mudah.
Menamatkan Kabel
Selepas menyambung kabel, anda perlu menamatkannya dengan penyambung. Bersihkan hujung gentian sekali lagi dan masukkannya ke dalam penyambung. Ikut arahan yang disertakan dengan penyambung untuk memasangnya dengan betul.
Menguji Pemasangan
Sebaik sahaja anda telah memasang dan menamatkan kabel gentian, adalah penting untuk menguji pemasangan untuk memastikan semuanya berfungsi dengan betul.
Pemeriksaan Visual
Pertama, lakukan pemeriksaan visual kabel dan penyambung. Cari sebarang tanda kerosakan, seperti pemotongan atau kekusutan pada kabel, atau penyambung longgar.
Ujian Optik
Gunakan OTDR untuk mengukur kehilangan kabel gentian. OTDR akan menghantar nadi cahaya melalui kabel dan mengukur jumlah cahaya yang dipantulkan kembali. Ini akan memberi anda gambaran tentang kualiti kabel dan sebarang sambatan atau penyambung. Juga, gunakan sumber cahaya dan meter kuasa untuk mengukur kuasa isyarat cahaya pada titik akhir kabel. Kuasa hendaklah berada dalam julat yang boleh diterima untuk rangkaian anda.
Pengurusan Kabel
Pengurusan kabel yang betul adalah penting untuk pemasangan yang berjaya. Gunakan dulang kabel dan rak untuk menyusun kabel. Labelkan kabel dengan jelas supaya anda boleh mengenal pasti dengan mudah pada masa hadapan. Ini akan memudahkan untuk menyelesaikan sebarang masalah yang mungkin timbul dan melakukan penyelenggaraan pada rangkaian.
Fikiran Akhir
Memasang gentian OM3 10G di siling boleh menjadi projek yang mencabar tetapi memberi ganjaran. Dengan mengikuti langkah-langkah ini dan menggunakan alat dan bahan yang betul, anda boleh memastikan pemasangan yang berjaya. Jika anda mempunyai sebarang soalan atau memerlukan bantuan dengan pemasangan gentian OM3 10G anda, jangan teragak-agak untuk menghubungi anda. Kami di sini untuk menyokong anda setiap langkah. Sama ada anda pemilik perniagaan kecil yang ingin meningkatkan rangkaian anda atau pengendali pusat data berskala besar, kami mempunyai produk dan kepakaran untuk memenuhi keperluan anda. Hubungi kami untuk membincangkan keperluan anda dan mari kita bekerjasama untuk memastikan rangkaian anda berfungsi dengan pantas.
Rujukan
- "Buku Panduan Pemasangan Gentian Optik"
- Manual pengilang untuk alat dan bahan gentian optik
