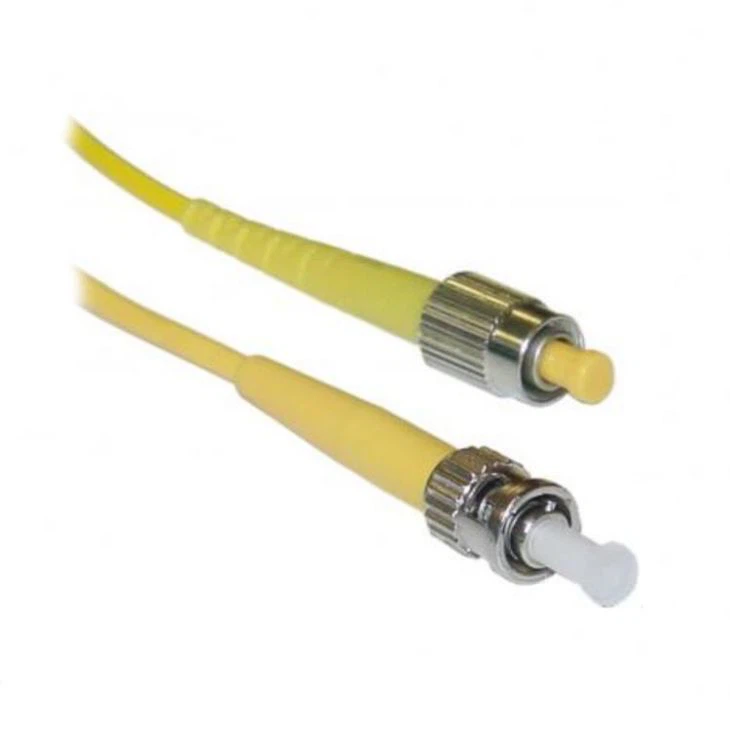

Penyambung Fiber Optik FC UPC

Penyambung Fiber Optik FC UPC

Penyambung ini pertama kali dikembangkan oleh Jepun NTT. FC adalah singkatan dari Ferrule Connector, yang menunjukkan bahawa kaedah peneguhan luaran adalah dengan menggunakan sarung logam, dan kaedah pengancing adalah gesper skru. Penyambung jenis FC yang paling awal, permukaan hujung pin seramik yang digunakan adalah kaedah hubungan satah (FC). Jenis penyambung ini strukturnya mudah, senang dikendalikan, dan senang dibuat, tetapi hujung gentian lebih sensitif terhadap habuk, dan pantulan Fresnel mudah dihasilkan, dan lebih sukar untuk meningkatkan prestasi kehilangan pulangan. Kemudian, penyambung jenis ini diperbaiki, menggunakan pin sfera (PC) dengan permukaan akhir kawin, dan struktur luaran tidak berubah, yang menjadikan prestasi kehilangan sisipan dan kehilangan kembali bertambah baik.

Spesifikasi Produk:

Permohonan:
CATV
Metro
Peralatan ujian
Pemasangan premis
Rangkaian pemprosesan data
Rangkaian telekomunikasi
Rangkaian Kawasan Setempat (LAN)
Rangkaian Kawasan Luas (WANS)
Penamatan peranti aktif

Ciri-ciri:
Kehilangan sisipan rendah dan kehilangan pulangan tinggi
Badan tembaga bersalut nikel
Kasut gaya Telcordia
Penjajaran ketepatan tinggi
Ferrule seramik terapung bebas
Kunci anti putaran ketepatan dan badan tahan kakisan

Penyambung gentian optik yang biasa di makmal ialah FC / PC dan FC / APC. FC di sini merujuk kepada kontaktor ferrule, yang merupakan lengan logam yang terbuat dari keluli (satu perbezaan antara penyambung gentian optik dan penyambung kabel adalah tekstur logam, penyambung kabel kebanyakannya terbuat dari tembaga, untuk kekonduksian yang baik; dan penyambung gentian optik Tidak ada elektrik , dan tembaga lembut, mahal, dan berkarat). Untuk penyambung yang semuanya logam, kedua singkatan ini sering diabaikan. Sebagai contoh, FC / PC boleh dipanggil PC secara konvensional, sementara APC merujuk kepada FC / APC. PC merujuk kepada hubungan rapat (hubungan fizikal), yang juga hubungan rapat. Mengikut perbezaan kerugian pulangan, penyambung dibahagikan kepada PC, SPC, UPC dan APC. SPC merujuk kepada hubungan fizikal super, UPC merujuk kepada hubungan fizikal ultra. Kerugian pulangan yang ditentukan oleh piawaian industri PC, SPC dan UPC adalah -35dB, -40dB dan -50dB (kehilangan pulangan merujuk kepada seberapa banyak cahaya yang dipantulkan oleh muka akhir penyambung, semakin kecil kerugian pulangan, semakin baik , tentu saja Anda juga boleh mengatakan bahawa semakin besar nilai kerugian pulangan, semakin baik, tanpa mengira tanda tolak di depan). Penyambung yang berbeza tidak boleh dicampurkan pada prinsipnya, tetapi permukaan gentian PC, SPC dan UPC semuanya rata, dan perbezaannya adalah kualiti penggilingan. Oleh itu, sambungan gabungan PC, SPC dan UPC tidak akan membentuk penyambung kekal. Kerosakan fizikal. APC sama sekali berbeza. Muka hujungnya ditekuk ke sudut 8 darjah, untuk mengurangkan pantulan. Kerugian pulangan standard industri adalah -60dB. Penyambung APC hanya boleh disambungkan ke APC. Kerana struktur APC sama sekali berbeza dengan PC, jika kedua penyambung ini disambungkan dengan bebibir, permukaan hujung penyambung gentian akan rosak. Kaedah untuk menyambungkan APC ke PC direalisasikan oleh fiber jumper yang ditukarkan dari PC ke APC. Di samping itu, perlu diperhatikan bahawa penyambung APC biasanya berwarna hijau (serat kuning hanya serat mod tunggal), dan mata manusia dapat melihat kecondongan permukaan hujung serat. Oleh itu, untuk mengelakkan kekeliruan dalam penggunaan penyambung semasa percubaan (untuk mengelakkan pemusnahan port input seperti spektrometer), semasa membeli laser, jumper, dan lain-lain, pengeluar harus diminta secara seragam untuk menyediakan penyambung APC. FC / PC FC / UPC FC / APC boleh dicampur sambungan, pelemahan isyarat tidak akan sangat besar, sesuai dengan kehilangan sisipan standard nasional harus kurang dari 0.5dB. Aplikasi bergantung terutamanya pada jenis penyesuai. Secara amnya, terdapat banyak FC untuk rak ODF komunikasi, banyak SC untuk port optik peralatan, dan banyak ST di LAN dan penyiaran.

Pensijilan:

Bengkel Kilang:
