Shenzhen Optico Communication Co., Ltd. ialah salah satu pengeluar dan pembekal kabel batang mpo mtp bersalut 12f ar yang paling boleh dipercayai di China. Sila berasa bebas untuk memborong produk tersuai berkualiti tinggi pada harga yang kompetitif dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang sampel percuma, sila hubungi kami melalui e-mel.
Profil Produk

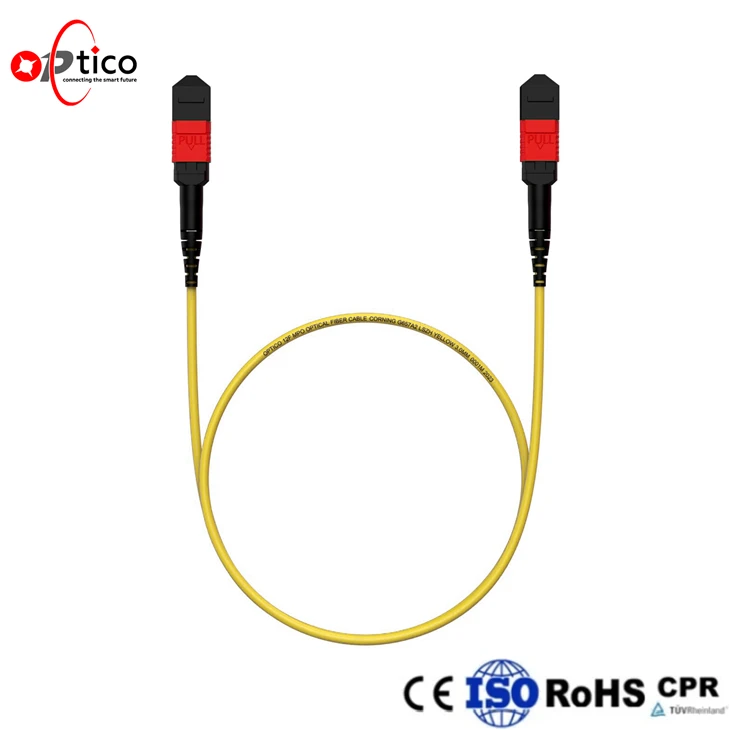

- TheKabel Batang MPO MTP 12F AR Bersalutialah kabel gentian optik MPO/MTP® bukan hubungan-yang direka untuk-pengujian optik frekuensi tinggi dan aplikasi rujukan induk. Muka-bersalut gentian ceruk AR-nya mengekalkan jurang udara terkawal antara gentian mengawan, membantu menyekat pantulan belakang, mengurangkan-kehausan muka dan meningkatkan kestabilan ujian semasa mengawan berulang.
- Serasi sepenuhnya dengan antara muka MPO/MTP® standard, kabel menyediakan prestasi optik yang stabil dan boleh berulang untuk ujian modul optik 400G, 800G dan 1.6T, sambungan rujukan induk dan ujian optik-pengoptimuman pautan. Konfigurasi MNC-MNC dan MNC-MPO tersedia untuk menyokong keperluan sistem ujian yang berbeza.
Mengapa Salutan AR Diperlukan untuk Antara Muka MPO/MTP Bukan Kenalan?
Struktur bukan-sentuhan menghalang gentian langsung-ke-sentuhan gentian, manakala salutan AR mengurangkan pantulan optik yang diperkenalkan oleh jurang udara terkawal.
Dalam antara muka MPO/MTP tanpa-kenalan, muka hujung gentian ceruk-kekal dipisahkan secara fizikal selepas mengawan. Jurang udara yang terhasil membantu mengurangkan-cakaran dan haus muka semasa kitaran sambungan yang kerap, tetapi ia juga memperkenalkan gentian-ke-sempadan udara ke dalam laluan optik.
Oleh kerana gentian silika dan udara mempunyai indeks biasan yang berbeza, antara muka silika telanjang-ke-udara boleh mencerminkan kira-kira 4% kuasa optik kejadian. Pantulan antara dua permukaan gentian bertentangan juga boleh membentuk rongga Fabry–Perot, yang berpotensi menyebabkan-kemerosotan kehilangan pulangan, variasi kehilangan sisipan-dan kebolehulangan pengukuran yang berkurangan.
Salutan anti-pantulan direka bentuk untuk mengurangkan pantulan pada antara muka udara-gentian ini pada julat panjang gelombang atau panjang gelombang operasi yang ditentukan. Dengan menekan pantulan belakang yang tidak diingini dan mengehadkan gangguan rongga, ia membantu sambungan-udara terkawal mengekalkan kehilangan sisipan yang lebih konsisten dan prestasi optik yang lebih berulang.
Refleksi Fresnel yang dikurangkan
Membantu mengurangkan pantulan optik yang dijana pada gentian-ke-sempadan udara.
Gangguan Rongga Terhad
Menindas pantulan berulang yang mungkin menyumbang kepada gangguan Fabry–Perot.
Ujian 16 Saluran yang Konsisten
Membantu mengekalkan keadaan rujukan yang stabil dan pengukuran yang boleh diulang merentasi tatasusunan 16 gentian.
Fungsi mekanikal dan optik berfungsi bersama:Struktur gentian ceruk menghalang sentuhan fizikal terus antara hujung gentian mengawan, manakala salutan AR mengurangkan pantulan yang diperkenalkan oleh celah udara. Bersama-sama, ciri ini menyediakan antara muka rujukan yang tahan lama dan stabil secara optik untuk ujian optik-berkekerapan tinggi.
Spesifikasi Produk
| Sifat Fizikal | Parameter | |||
| Kiraan Serat | 12 | |||
| Mod Gentian | SM (OS2) / MM (OM3 / OM4 / OM5) | |||
|
Jenama Fiber |
CORNING / YOFC
|
|||
| Penyambung | US Conec MTP®; MPO | |||
|
Jenama Penyambung
|
US Conec MTP®, Kaihang MPO, TASLO MPO, FSG MPO
|
|||
|
Konfigurasi Salutan
|
MNC-MNC(dua-bersalut sisi) /MNC-MPO(tunggal-bersalut sisi)
|
|||
|
Jantina
|
Lelaki (M) / Perempuan (F)
|
|||
|
Tamat-Struktur Muka
|
APC / UPC
|
|||
| Kekutuban | Jenis A / B / C | |||
| Jaket Kabel | PVC / LSZH / OFNP | |||
| Warna Jaket |
Kuning (SM) / Aqua (OM3) / Magenta (OM4) / Hijau Limau (OM5)/ Disesuaikan
|
|||
| Diameter Kabel(mm) | 3 | |||
| Jejari Selekoh Minimum | 7.5 | |||
|
Warna But
|
Hitam / Merah / Kelabu / Lain-lain
|
|||
| Petua Teras Gentian | Disesuaikan | |||
| Sifat Optik | Parameter | |||
| Kehilangan Sisipan(dB) |
Tipikal Diukur
|
Kerugian Rendah | Kerugian Sangat Rendah | |
| lebih kurang. 0.2 dB | Kurang daripada atau sama dengan 0.4 | Kurang daripada atau sama dengan 0.35 | ||
| Kerugian Pulangan(dB) | UPC/PC Lebih besar daripada atau sama dengan 50, APC Lebih besar daripada atau sama dengan 65 | |||
| Panjang gelombang(nm) | SM 1310/1550, MM 850/1300 | |||
| Kekuatan Tegangan(N) | Jangka Panjang | Jangka Pendek | ||
| 70N | 220N | |||
|
Ketahanan Mengawan
|
Kehilangan SisipanBerubah(ΔIL) | Kitaran Perkawinan | ||
| Kurang daripada atau sama dengan 0.2dB |
Min. 500
|
|||
| Geometri Bukan{0}}Hubungan | ||||
|
Jurang Udara |
Rehat Teras
|
|||
|
lebih kurang. 1.2 µm selepas mengawan
|
0.6~6um
|
|||
| Suhu Operasi (darjah) | -20 ~ +70 | |||
| Suhu Penyimpanan (darjah) | -40 ~ +85 | |||
Ciri-ciri Produk
Reka Bentuk Muka Bukan-Hubungan{1}}Ubah Suai
Bahagian hujung gentian ceruk-mengekalkan jurang udara terkawal antara gentian mengawan, menghalang sentuhan gentian langsung dan mengurangkan calar dan haus semasa mengawan berulang.
AR-Antara Muka Optik Bersalut
Salutan anti-pantulan menyekat pantulan belakang pada antara muka udara-gentian, membantu mengekalkan prestasi optik yang stabil dan hasil ujian yang konsisten.
Penyambung MPO/MTP® Ketepatan
Penyambung 12F menampilkan faktor bentuk MPO/MTP® standard untuk penjajaran gentian yang tepat dan keserasian dengan penyesuai sedia ada, modul optik dan peralatan ujian. Konfigurasi lelaki, perempuan, APC dan UPC tersedia.
Jaket Luar Tahan Lama
Tersedia dengan jaket luar LSZH, OFNR atau OFNP, kabel ini memberikan perlindungan yang boleh dipercayai, fleksibiliti dan prestasi kalis nyalaan-nyalaan untuk persekitaran ujian dalaman yang berbeza.
produkAplikasi
Pusat Data Ketumpatan Tinggi
100% Diuji Sebelum Penghantaran
Produk kami menjalani ujian menyeluruh sebelum penghantaran untuk memastikan penghantaran-berkualiti tinggi kepada pelanggan kami.
Ujian IL/RL
Ujian Kekutuban
Tamat-Ujian permukaan
Ujian Suhu
Sijil
CE
CPR
(1)-01.png?size=270x0 "ISO")
ISO
RoHS
Soalan Lazim
