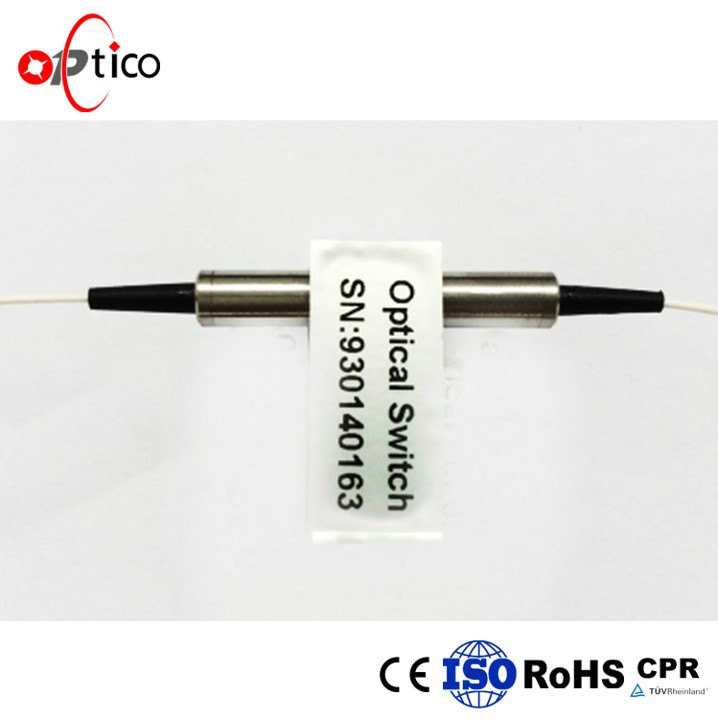

Suis Optik Mekanikal 1X1

1x1 Suis Optik Mekanikal Prinsip kerja suis optik mekanikal adalah mengalihkan isyarat optik dengan menggerakkan gentian optik secara fizikal dengan bantuan alat mekanik. Dengan menggerakkan prisma atau pengganding arah, cahaya di hujung input diarahkan ke ...

Hantar pertanyaan

Muat turun

Suis Optik Mekanikal 1x1

Prinsip kerja suis optik mekanikal adalah mengalihkan isyarat optik dengan menggerakkan gentian optik secara fizikal dengan bantuan alat mekanikal. Dengan menggerakkan prisma atau pengganding arah, cahaya di hujung input diarahkan ke port output yang diperlukan. Terdapat tiga jenis suis optik mekanikal utama: yang pertama adalah penggunaan prisma untuk menukar teknologi jalur optik, yang kedua adalah penggunaan teknologi pensuisan cermin, dan yang ketiga adalah menukar jalur optik dengan menggerakkan gentian optik.

Parameter	Unit	OP-MOS-1 × 2
Julat Panjang Gelombang	nm	850±40 / 1300±40	1260 ~ 1650
Panjang Gelombang Uji	nm	850 / 1300	1310 / 1550
Kehilangan Sisipan 1, 2	dB	Jenis: 0.5	Maks: 0.8	Jenis: 0.4	Maks: 0.6
Pulangan Kerugian 1, 2	dB	MM ≥ 30 SM ≥ 50
Crosstalk 1	dB	MM ≥ 65 SM ≥ 70
PDL	dB	≤0.05
WDL	dB	≤0.25
Kebolehulangan	dB	≤±0.02
Voltan Operasi	V	3.0 atau 5.0
Ketahanan	Kitaran	≥ 10 Juta
Masa Beralih	Cik	≤8
Kuasa Optik	mW	≤500
Suhu Operasi	℃	-20 ~ +70
Suhu Penyimpanan	℃	-40 ~ +85
Kelembapan relatif	%	5 ~ 95
Berat	g	14
Dimensi	mm	(L) 27.0 × (W) 12.0 × (H) 8.2 ± 0.2 atau Reka bentuk pelanggan
Nota:¹Dalam suhu operasi dan SOP. ²Tidak termasuk Penyambung.

Ciri-ciri:

Kehilangan sisipan rendah,
Julat panjang gelombang yang luas,
Crosstalk rendah,
Kestabilan tinggi, kebolehpercayaan tinggi,
Bebas epoksi di Jalur Optik,
Latching dan No-latching,

Permohonan:

R& D di Makmal
Pemantauan Sistem
OADM
MAN (Rangkaian Kawasan Metropolitan)

Konfigurasi Pin:

Jenis	Nyatakan	Laluan Optik	Pemacu Elektrik				Sensor Status
1×1			Pin1	Pin 5	Pin 6	Pin 10	Sematkan 2-3	Sematkan 3-4	Pin 7-8	Pin 8-9
Mengikat	A	Tutup cahaya	---	---	GND	V+	Tutup	Buka	Buka	Tutup
Mengikat	B	P1-P2	V+	GND	---	---	Buka	Tutup	Tutup	Buka
Bukan- mengikat	A	Tutup cahaya	---	---	---	---	Tutup	Buka	Buka	Tutup
Bukan- mengikat	B	P1-P2	V+	---	---	GND	Buka	Tutup	Tutup	Buka

Dimensi:

Spesifikasi Electrial:

	Spesifikasi	voltan	Semasa	Penentangan
5V	mengikat	4.5~5.5 V	36 ~ 44 mA	125 Ω
5V	Tanpa selak	4.5~5.5 V	26 ~ 32 mA	175 Ω
3V	mengikat	2.7~3.3 V	54 ~ 66 mA	50 Ω
3V	Tanpa selak	2.7~3.3 V	39 ~ 47 mA	70 Ω

Meninggalkan maklumat

Jenis Serat	voltan	Jenis suis	Panjang Gelombang Uji	Jenis Tiub	Panjang gentian	Penyambung
SM: SM, 9/125	3:3V	L: Mengikat	850: 850nm	25: 250um	05: 0.5m ± 5cm	FP: FC / PC, FA: FC / APC
M5: MM, 50/125	3:3V		1310: 1310nm	90: 90um	10: 1.0m ± 5cm	SP: SC / PC, SA: SC / APC
M6: MM, 62.5 / 125	5:5V	N: Tidak selak	13/15: 1310 / 1550nm	X: Lain-lain	15: 1.5m ± 5cm	LP: LC / PC, LA: LC / APC
X: Lain-lain	5:5V		X: Lain-lain		X: Lain-lain	OO: Tiada, X: Lain-lain
