Suis Optik Mekanikal Jenis Pemasangan Rak 1U

Suis optik mekanikal berbilang saluran ialah sejenis peranti kawalan optik, yang memainkan peranan mengawal laluan optik dan menukar laluan optik. Ia memainkan peranan penting dalam aplikasi komunikasi optik. Induk suis optik. Suis optik pada bingkai siri OPTICO 7206 juga merupakan peranti kawalan laluan optik, terutamanya digunakan dalam kawalan optik berbilang laluan, automasi pengesan berbilang cahaya LAN dalam sistem penghantaran optik, Sistem pemantauan dinamik berbilang titik penderiaan dan pensuisan optik, untuk mencapai pemilihan laluan tahap semua optik, pemilihan panjang gelombang dan fungsi perlindungan penyembuhan diri.

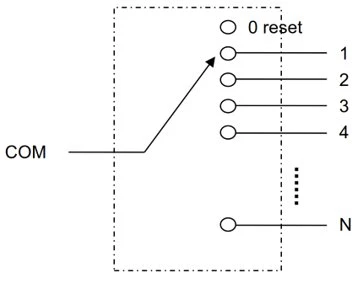

Gambar rajah laluan optik

Mechanical Switch optical path diagram

Spesifikasi Produk

barang	Spesifikasi
Panjang gelombang kerja (nm)	1260~1650nm	850/1300nm
Menguji panjang gelombang(nm)	1310/1500nm	850nm
Kehilangan sisipan (dB)	Jenis.:<1.0, Max:<1.2
Kerugian pulangan (dB)	SM Lebih besar daripada atau sama dengan 50 MM Lebih besar daripada atau sama dengan 30
Crosstalk(dB)	SM Lebih besar daripada atau sama dengan 55 MM Lebih besar daripada atau sama dengan 35
PDL(dB)	Kurang daripada atau sama dengan 0.05
WDL(dB)	Kurang daripada atau sama dengan 0.25
TDL(dB)	Kurang daripada atau sama dengan 0.25
Jenis Gentian	SM(9/125)	MM(50/125, 62.5/125um)
Kebolehulangan(dB)	Kurang daripada atau sama dengan ±0.05
Bertukar mengikut masa (ms)	Kurang daripada atau sama dengan 10（Saluran bersebelahan）
Pelabuhan pemantauan	RJ45, RS-232
Jenis Penyambung	FC/PC, FC/APC
Bekalan kuasa bekerja	AC:85~264V(50/60HZ)/ DC:36~72V
Kuasa Optik Maks (mW)	Kurang daripada atau sama dengan 500
Suhu Kerja (darjah)	-10~ tambah 60
Suhu Penyimpanan (darjah)	-40~ tambah 85
Kelembapan relatif( peratus )	5~95
Dimensi(mm)	Standard 19 inci(1U)

Rajah jujukan masa:

Time sequence diagram

Arahan untuk pengguna

1. 1.Struktur panel hadapan

Structure of device

(1) Paparan LCD: paparkan alamat peranti, saluran semasa dan maklumat berkaitan.

(2)▲ -- kekunci atas; ▼ -- Kekunci bawah; Masukkan -- kekunci OK; Esc -- Batalkan kekunci.

(3) Penunjuk kuasa PWR1, PWR2: penunjuk kuasa berfungsi.

(4)Penerangan antara muka optik: Port I/O pada panel peranti ialah port awam, 1, 2, 3...... Dan 16 ialah nombor saluran masing-masing.

1.2. Struktur panel belakang

Rear structure

(1) Antara muka bekalan kuasa DC dan AC: antara muka input peralatan yang berfungsi bekalan kuasa AC dan DC.

(2)Port Ethernet RJ45, port bersiri RS-232: Antara muka komunikasi data pemantauan peranti.

1.3. Penerangan Sambungan Peranti

1.3.1 .Penerangan skematik laluan optik dalaman

Internal optical path schematic description

1.4.Maklumat pesanan: OP-7206-1×NABCDEFGH

Contoh:OP-7206-1×24-1-L-ETH/232-SM-FS-220/48-02-FA

A	B	C	D	E	F	G	H
taip	Mod paparan	Mod kawalan	Jenis Gentian	Panjang gelombang kerja	Bekalan kuasa	Saiz dan Pelabuhan	Jenis Penyambung
1.Motor	L:LCD	232:RS232	SM: SM, 9/125	85:850±40nm	220:AC 220V	02: 483x330x88mm	OO: Tidak
2. Geganti	K:KUNCI	ETH:Ethernet	M5:MM, 50/125	O: O Band(1260~1650nm)	48: DC-48V		LP:LC/PC
3.MEMS		ETH/232:Ethernet/RS232	M6: MM, 62.5/125	C: C Band(1530~1565nm)	220/48: AC 220V&DC-48V		LA:LC/APC
4.Magnet		X: Lain-lain	X: Lain-lain	L: Jalur L(1565~1625nm)			FP:FC/PC
12: Motor/Geganti				U: U Band(1625~1675nm)			FA:FC/APC
X.Lain-lain				FS: 1260~1650nm			SP:SC/PC
				FS2: 1400~1700nm			SA:SC/APC
							STP:ST/PC
							STA:ST/APC
							X: Lain-lain
