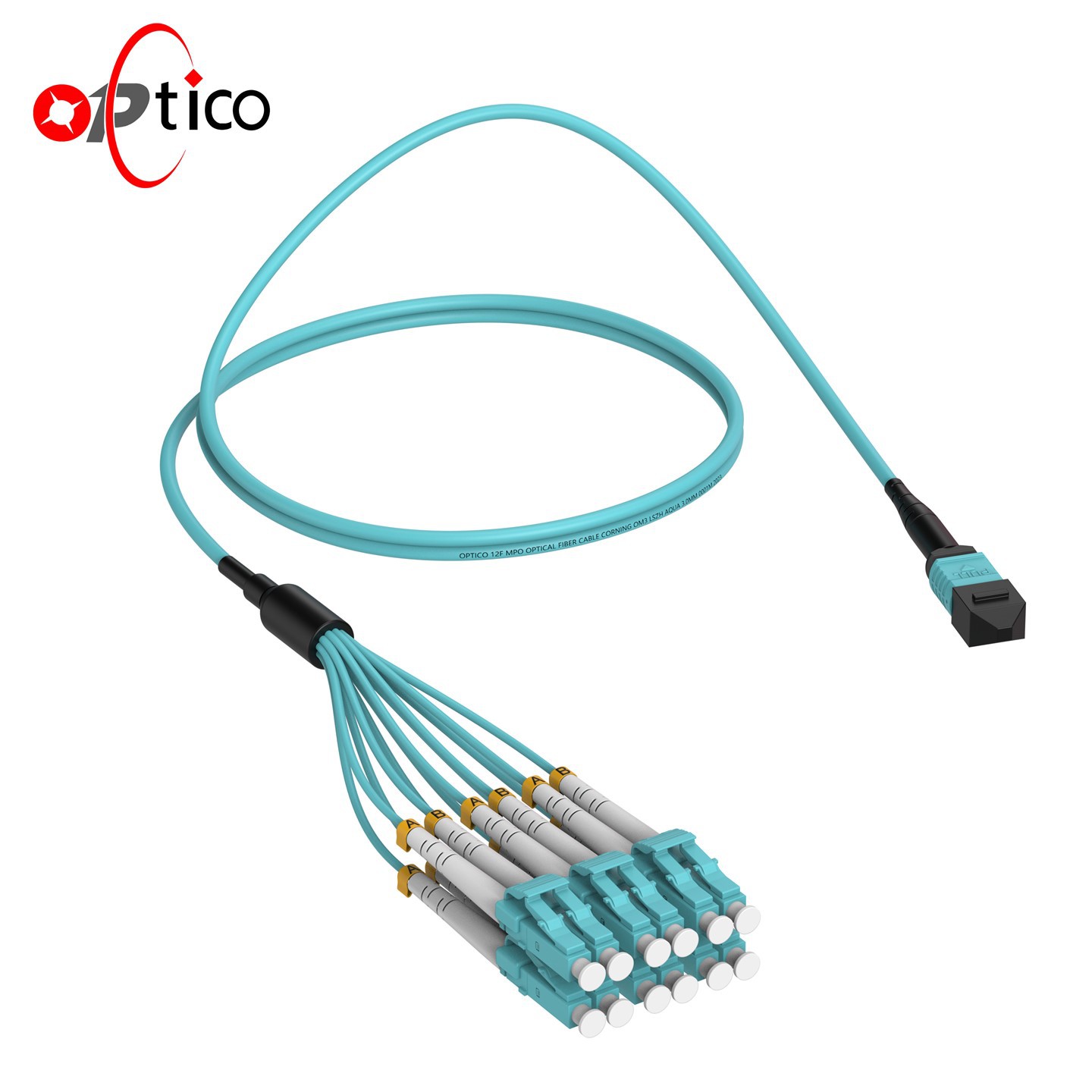

Profil produk
MPO Patch Fan-Out Cable adalah penyelesaian inovatif yang direka untuk aplikasi di mana penjimatan ruang adalah penting, seperti panel patch atau saluran kabel.
MPO Patch Cord Fan-Out Cable membolehkan pengurusan kabel yang cekap dan sambungan sambil memastikan sambungan serat optik yang boleh dipercayai dan berprestasi tinggi.
MPO Patch Cord Fan-Out Cable boleh didapati dalam konfigurasi yang berbeza untuk menampung pelbagai keperluan pemasangan, termasuk splicing array splicing dan interconnection array.
Spesifikasi produk
| Sifat fizikal | Parameter | ||
| Kiraan serat | 8/12/16/24/32/48 Serat/Custom | ||
| Mod serat | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Jenis penyambung | Penyambung A: US CONEC MTP Perempuan/Lelaki; MPO Perempuan/Lelaki | ||
| Penyambung B: LC/SC/FC/ST | |||
| Polariti | Taip A/B/C. | ||
| Jaket kabel | PVC/LSZH/OFNP | ||
| Warna jaket | Kuning/Aqua/Magenta/Lime Green/Custom | ||
| Diameter kabel (mm) | 3 | ||
| Radius Bend Minimum | 7.5 | ||
| Panjang serat dan boot | Boleh disesuaikan | ||
|
|
|||
| Sifat optik | Parameter | ||
| Kehilangan penyisipan (db) | Kerugian standard | Kerugian rendah | Kerugian ultra rendah |
| Kurang daripada atau sama dengan 0.7 | SM kurang daripada atau sama dengan 0.35, mm kurang daripada atau sama dengan 0.5 | Kurang daripada atau sama dengan 0.25 | |
| Kerugian pulangan (db) | SM lebih besar daripada atau sama dengan 60, mm lebih besar daripada atau sama dengan 20 | ||
| Panjang gelombang (nm) | SM 1310/1550, mm 850/1300 | ||
| Kekuatan tegangan (n) | Jangka panjang | Jangka pendek | |
| 70N | 220N | ||
| Suhu operasi (ijazah) | -40 ~ +85 | ||
| Suhu simpanan (darjah) | -20 ~ +70 | ||
Ciri -ciri produk
Splicing Fusion Array
Kabel Fanout MTP dengan Splicing Fusion Array sangat sesuai untuk menyambungkan kabel tumbuhan di luar ke pigtail reben. Kaedah splicing gabungan ini memastikan sambungan yang selamat dan tahan lama, meminimumkan kehilangan isyarat dan mengekalkan integriti isyarat.
Ketahanan dan kebolehpercayaan
Kabel Fanout MTP direka untuk menahan keadaan operasi yang keras, yang menampilkan toleransi suhu yang luas, kekuatan tegangan yang tinggi, dan radius lenturan yang diminimumkan. Ini memastikan ketahanan dan kebolehpercayaan mereka, walaupun dalam menuntut persekitaran pemasangan.
Kehilangan penyisipan yang sangat rendah dan kerugian pulangan yang tinggi
Kabel Fanout MTP mempunyai kehilangan sisipan rendah kurang daripada 0.25dB, memastikan pelemahan isyarat yang minimum dan memaksimumkan prestasi sambungan serat optik.
Dengan kehilangan pulangan lebih daripada 35dB untuk multimode, lebih daripada 55dB untuk mod tunggal, dan lebih daripada 60dB untuk penyambung APC (bersentuhan fizikal), kipas memberikan sifat refleksi isyarat yang sangat baik, meminimumkan degradasi isyarat dan memastikan penghantaran yang boleh dipercayai
Penyesuaian
Kabel Fanout MTP boleh disesuaikan dengan keperluan panjang tertentu, yang membolehkan penyelesaian yang disesuaikan yang memenuhi keperluan pemasangan yang unik dan menggalakkan pengurusan kabel yang cekap.
Corning/YOFC Fiber
Penyambung MPO AS
CCTC Ferrule Seramik
Butiran cawangan
Keyakinan jenama kami berasal dari pasukan pengeluaran yang kuat
Aplikasi

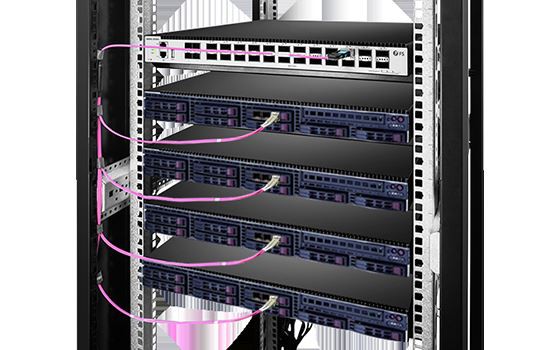

Jumper serat cabang 8-teras MTPMPO menyedari sambungan langsung dari 40g SR4 hingga 10g SR

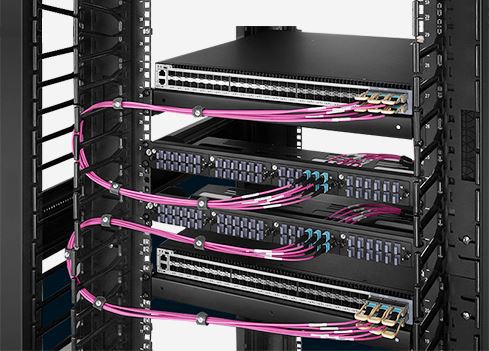

12-teras MTPMPO Backbone Jumper dan Panel Penyesuai 40G Menyedari 10g hingga 40g Menaiktaraf
40G SR4 dan 12-Core MTPMPO Trunk Fiber Jumper secara langsung
100% diuji dengan ketat sebelum penghantaran
Ujian IL/RL
Ujian 3D
Ujian suhu
Lukisan pengeluaran
Optico memiliki pasukan jurutera yang berkuasa, lukisan arahan pengeluaran, logo, warna, penyambung, bilangan teras, dan keperluan khas lain boleh disesuaikan.
Selamat datang untuk menghubungi kami untuk menyesuaikan keperluan khas anda.
Penyelesaian sambungan
Penyelesaian kabel batang 25g
1. Penyelesaian Kabel Teras:
a. Peralatan sambungan teras
Melengkapkan dengan suis berprestasi tinggi dan25G SFP28 Modul Transceiver Optik, kadar penghantaran data boleh mencapai 25.78 GB/s.
b. Kaedah Sambungan Serat:
Menggunakan12 Cores MPO-LC Fanout Fiber Optic CableatauKord patch MTP 12 terasuntuk menyambungkan peralatan.
Sebagai alternatif, kita boleh menggunakan kabel batang wanita MPO-MPO OM3 untuk menyambung.
c. Pengurusan Kabel Serat:
GunakanPanel MTP 12 pelabuhan, danKetumpatan Tinggi 1U Rak Mount Enclosure Dipenggal Laci Slidinguntuk menyimpan dan mengatur kabel untuk mengelakkan kekacauan.
2. Teras untuk mengakses sambungan
Memohon24f 2 × 12 mpo batang kabel om3 wanitaatau24F kabel batang wanita MPO-MPO OS2Untuk menyambungkan teras dan akses.
3. Penyelesaian kabel akses
Sama seperti penyelesaian kabel teras.
Sijil
CE
Cpr
ISO
ROHS
Rentang penuh ujian kebolehpercayaan dari makmal pihak ketiga
Ujian gandingan
Ujian drop
Ujian ketahanan
Ujian suhu tinggi dan kelembapan tinggi
Ujian suhu rendah
Ujian kerugian
Ujian Pemeriksaan Seksyen Mikro
Tahan ujian lenturan berulang
Ujian pembakaran menegak tunggal
Ujian Perubahan Suhu
Ujian UV
Penghantaran (7-15 hari)
Bagaimana Kami Boleh Berdiri Dengan Anda
Tindak balas pantas dalam masa 24 jam
Perkhidmatan perundingan satu-ke-satu
Sokongan Pasukan Teknikal Profesional (RL bahkan dapat mencapai penyambung 85db/ gred B)
Kawalan kualiti yang sangat ketat (percubaan plag 1000 kali sebenar)
Kapasiti pengeluaran yang besar
Jangan sekali -kali menukar harga sewenang -wenangnya
